數控等離子切割機
您的位置：首頁 > 激光切割設備 > 數控等離子切割機 > 數控等離子切割機
ZRD25.4-210X織網機
梭距：25.4MM
幅寬：210
線盤直徑：270mm
尼龍單絲：0.60mm-1.2mm
電機功率：5.5kw
重量：15000kg一、特色介紹
該型數控切割機為臺式龍門結構，采用雙邊驅動，具有人機界面，操作簡單，慣性小，運行穩定。特別適用于中，薄有色金
屬板材，不銹鋼板材和碳鋼
板材的自動化切割下料。
◆橫梁采用鋁合金材質打造，重量輕，運行時慣性很小，起步，停止更加靈活，確保切割質量。
◆X、Y軸均采用國內的齒輪齒條傳動，無須設置反向間隙便能保證行走精度。
◆采用北京斯達特/斯達風弧壓自動調高控制器，切割時隨鋼板高低不平而自動調高，保證切割時割炬與鋼板的距離一致，
從而保證了切割質量。
◆采用了廣受好評的斯達峰SF-2012AH的數控系統，功能強大，操作簡單，作人員容易培訓，普及率高，從此不用再為買了設備無人能操作而煩惱。
◆自帶割縫補償功能，不需要再邊計算邊繪圖了，輕輕一點就自動實現了割縫補償，提高了工作效率。
◆斷點、斷電處理，加工過程可以沿軌跡前進、回退，靈活處理加工過程遇到的斷弧、斷電情況。
◆內置多種常用圖庫，只需要將要切割的圖形在系統里選擇好并輸入要切割的件數、大小等簡單參數，就可以直接切割。而且本機還支持圖庫內圖形以及客戶程
序在設備內進行排料，不再像有的系統那樣，簡單的圖形還要用電腦編程并且只能依靠電腦排料，簡化了操作過程從而提高了工作效率。
◆支持大容量U盤，方便了程序的傳輸。且本機具有2000M的大儲存容量，常用程序可保存在本機中，避免了因反復拷貝程序浪費時間，提高了工作效率。
◆采用成熟的的北京斯達特/斯達峰弧壓自動調高系統，反應靈敏，切割時能隨鋼板高低不平及時自動調高，確保了切割質量。
◆標配煙塵處理系統，切割時不再煙塵滾滾，使操作人員更安于本職工作，程度上避免了操作人員流失。

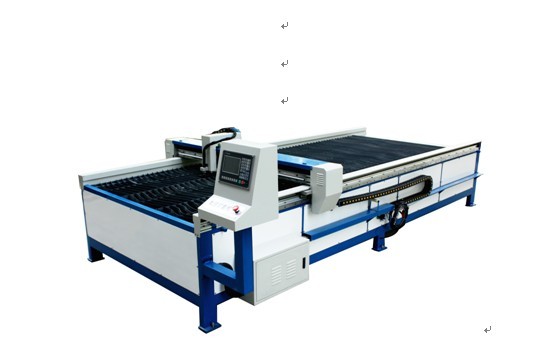

（圖片僅供參考，實際供貨外觀可能會根據客戶方案不同有所變化）
二、主要技術參數（其它規格、配置可定做）
|
型號規格 |
TYT1545 |
TYT1845 |
TYT1860 |
TYT2560 |
|
工作臺（mm） |
1500*4500 |
1800*4500 |
1800*6000 |
2500*6000 |
|
加工范圍(寬×長)mm |
1250*4000 |
1600*4000 |
1600*5500 |
2200*5500 |
|
切割電壓 |
380±10%V AC 50Hz |
|||
|
切割方式 |
等離子切割（火焰可選） |
|||
|
空行速度mm/min |
14000 |
|||
|
切割厚度(等離子)mm |
視等離子電源而定 |
|||
|
畫線精度 |
0.2mm/m |
|||
|
工作方式 |
非接觸式引弧 |
|||
|
文件傳輸方式 |
U盤傳輸 |
|||
|
傳動方式 |
圓軌齒條 |
|||
|
驅動電機 |
步進（可選伺服） |
|||
三、設備基本配置
|
序 號 |
項 目 |
數 量 |
單 位 |
說 明 |
|
1 |
主機 |
1 |
臺 |
等離子切割機 |
|
2 |
驅動方式 |
|
|
步進雙邊驅動步進（可選伺服） |
|
3 |
減速裝置 |
2 |
組 |
齒形帶減速器 |
|
4 |
控制系統 |
1 |
套 |
斯達峰 |
|
5 |
橫向軌道 |
2 |
根 |
臺灣上銀矩形直線導軌 |
|
6 |
縱向軌道 |
2 |
根 |
￠25mm精密圓軌 |
|
7 |
橫向傳動 |
1 |
組 |
齒輪齒條 |
|
8 |
縱向傳動 |
2 |
根 |
齒輪齒條 |
|
9 |
限位裝置 |
2 |
套 |
機械限位、電子限位各1套 |
|
10 |
煙塵處理 |
1 |
套 |
軸流風機 |
|
11 |
調高裝置 |
1 |
套 |
斯達峰弧壓自動調高 |
|
12 |
套料軟件 |
1 |
套 |
專家版套料 |
四、價格表：
|
型號 |
工作臺（mm） |
加工范圍 |
設備價格（元） |
|
|||
|
TYT1530 |
1500*2500 |
1250*2500 |
50000 |
|
|||
|
TYT1545 TYT1845 |
1800*4500 1500*4500 |
1250*4000 1600*4000 |
56300 |
|
|||
|
|
|||||||
|
TYT1855 |
1800*5500 |
1600*5000 |
58800 |
|
|||
|
TYT1860 |
1800*6000 |
1600*5500 |
|
|
|||
|
TYT1865 |
1800*6500 |
1600*6000 |
64200 |
|
|||
|
TYT2560 |
2500*6000 |
2200*5500 |
73500 |
|
|||
|
1、以上價格含華遠63等離子電源 2、華遠63A電源改為海寶65A（12mm以下）加23500元
|
|||||||
購貨免費熱線：4001-568-058，具體事宜，電話溝通，龍威公司以好的設備，低的價格，好的服務奉獻于您，與您攜手，共創明天。
易捷臺式數控切割機配置單報價單：
一、特色介紹
該型數控切割機為臺式龍門結構，采用雙邊驅動，慣性小，運行穩定。操作簡單。特別適用于中、薄有色金屬板材、不銹鋼
板材和碳鋼板材的自動化切割下料。
◆X軸采用滾珠絲杠傳動，Y軸采用齒輪齒條傳動，XY軸運行軌道均采用軸承鋼材質的精密直線圓軌，保證了機械
運行精度。
◆配置大功率電機、精密細分驅動器，配合精密機械傳動系統，運行速度更快、更穩定，切割效率更高。
◆采用氣動調高系統，反應迅速，故障率低，切割時隨鋼板高低不平而自動迅速調整割炬高度，保證切割時割炬與鋼板
的距離一致，（圖片僅供參考） 從而保證了切割質量。
◆采用了廣受好評的斯達峰SF-2012AH的數控系統，功能強大，操作簡單，操作人員容易培訓，普及率高，從此不用再為買了設備無人能操作而煩惱。
◆斷點、斷電處理，加工過程可以沿軌跡前進、回退，靈活處理加工過程遇到的斷弧、斷電情況。
◆標配煙塵處理系統，切割時不再煙塵滾滾，使操作人員更安于本職工作，在程度上避 免了操作人員流失。
◆標配華遠63A等離子電源，性能優異、
故障率低，使用更安心。

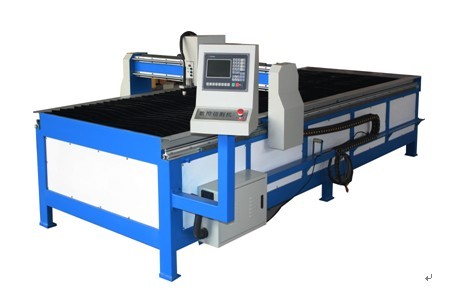

（圖片僅供參考）
二、主要技術參數（其它規格、配置可定做）
|
型號規格 |
YJT1545 |
YJT1845 |
YJT1860 |
|
工作臺（mm） |
1500*4500 |
1800*4500 |
1800*6000 |
|
切割范圍(寬×長)mm |
1300*4000 |
1500*4000 |
1500*5500 |
|
切割電壓 |
380±10%V AC 50Hz |
||
|
切割方式 |
等離子切割 |
||
|
速度mm/min |
10000 |
||
|
切割厚度(等離子)mm |
專為5mm以下薄板切割優化配置 |
||
|
畫線精度 |
0.2mm/m |
||
|
工作方式 |
接觸式/非接觸式引弧 |
||
|
控制方式 |
斯達峰數控切割系統 |
||
|
傳動方式 |
縱向齒條圓軌、橫向絲杠圓軌 |
||
|
驅動電機 |
大功率、高細分精密步進電機步進（可選伺服） |
||
三、設備基本配置
|
序 號 |
項 目 |
數 量 |
單 位 |
說 明 |
|
1 |
主機 |
1 |
臺 |
臺式數控等離子切割機 |
|
2 |
驅動方式 |
|
|
步進雙邊驅動步進（可選伺服） |
|
3 |
控制系統 |
1 |
套 |
斯達峰 |
|
4 |
橫向軌道 |
2 |
根 |
￠20mm精密圓軌 |
|
5 |
縱向軌道 |
2 |
根 |
￠20mm精密圓軌 |
|
6 |
橫向傳動 |
1 |
組 |
滾珠絲杠傳動 |
|
7 |
縱向傳動 |
2 |
根 |
齒輪齒條 |
|
8 |
限位裝置 |
2 |
套 |
機械限位、電子限位各1套 |
|
9 |
煙塵處理 |
1 |
套 |
軸流風機 |
|
10 |
等離子電源 |
1 |
臺 |
華遠63A等離子電源 |
|
11 |
調高裝置 |
1 |
套 |
氣動調高 |
|
12 |
風管軟件 |
1 |
套 |
專家版 |
四、價格表：
型 號
工作臺（mm）
加工范圍
設備價格（元）
YJT1545
1500*4500
1300*4000
48300
YJT1845
1800*4500
1500*4000
51600
YJT1860
1800*6000
1500*5500
56500
YJT1865
1800*6500
1500*6000
57500
3、 以上價格含華遠63等離子電源
4、 華遠63A電源改為海寶65A（12mm以下）加23500元
購貨免費熱線：4001-568-058，具體事宜，電話溝通，龍威公司以好的設備，低的價格，好的服務奉獻于您，與您攜手，共創明天
